简要

参考

OpenGL，一般认为是API，也是规范，规定了每个函数的该如何执行和返回值，每个函数内部具体实现由开发者决定。

OpenGL两个模式：立即渲染模式（封装好的，直接使用）和核心模式（自己实现）

在OpenGL中，任何事物都在3D空间中，而屏幕和窗口却是2D像素数组，这导致OpenGL的大部分工作都是关于把3D坐标转变为适应你屏幕的2D像素。3D坐标转为2D坐标的处理过程是由OpenGL的图形渲染管线（Graphics Pipeline，大多译为管线，实际上指的是一堆原始图形数据途经一个输送管道，期间经过各种变化处理最终出现在屏幕的过程）管理的。图形渲染管线可以被划分为两个主要部分：第一部分把你的3D坐标转换为2D坐标，第二部分是把2D坐标转变为实际的有颜色的像素。

2D坐标和像素也是不同的，2D坐标精确表示一个点在2D空间中的位置，而2D像素是这个点的近似值，2D像素受到你的屏幕/窗口分辨率的限制。

图形渲染管线接受一组3D坐标，然后把它们转变为你屏幕上的有色2D像素输出。图形渲染管线可以被划分为几个阶段，每个阶段将会把前一个阶段的输出作为输入。所有这些阶段都是高度专门化的（它们都有一个特定的函数），并且很容易并行执行。正是由于它们具有并行执行的特性，当今大多数显卡都有成千上万的小处理核心，它们在GPU上为每一个（渲染管线）阶段运行各自的小程序，从而在图形渲染管线中快速处理你的数据。这些小程序叫做着色器(Shader)。

有些着色器允许开发者自己配置，这就允许我们用自己写的着色器来替换默认的。这样我们就可以更细致地控制图形渲染管线中的特定部分了，而且因为它们运行在GPU上，所以它们可以给我们节约宝贵的CPU时间。

首先，我们以数组的形式传递3个3D坐标作为图形渲染管线的输入，用来表示一个三角形，这个数组叫做顶点数据(Vertex Data)；顶点数据是一系列顶点的集合。一个顶点(Vertex)是一个3D坐标的数据的集合。而顶点数据是用顶点属性(Vertex Attribute)表示的，它可以包含任何我们想用的数据，但是简单起见，我们还是假定每个顶点只由一个3D位置(译注1)和一些颜色值组成的吧。

当我们谈论一个“位置”的时候，它代表在一个“空间”中所处地点的这个特殊属性；同时“空间”代表着任何一种坐标系，比如x、y、z三维坐标系，x、y二维坐标系，或者一条直线上的x和y的线性关系，只不过二维坐标系是一个扁扁的平面空间，而一条直线是一个很瘦的长长的空间。

为了让OpenGL知道我们的坐标和颜色值构成的到底是什么，OpenGL需要你去指定这些数据所表示的渲染类型。我们是希望把这些数据渲染成一系列的点？一系列的三角形？还是仅仅是一个长长的线？做出的这些提示叫做图元(Primitive)，任何一个绘制指令的调用都将把图元传递给OpenGL。这是其中的几个：GL_POINTS、GL_TRIANGLES、GL_LINE_STRIP。

图形渲染管线

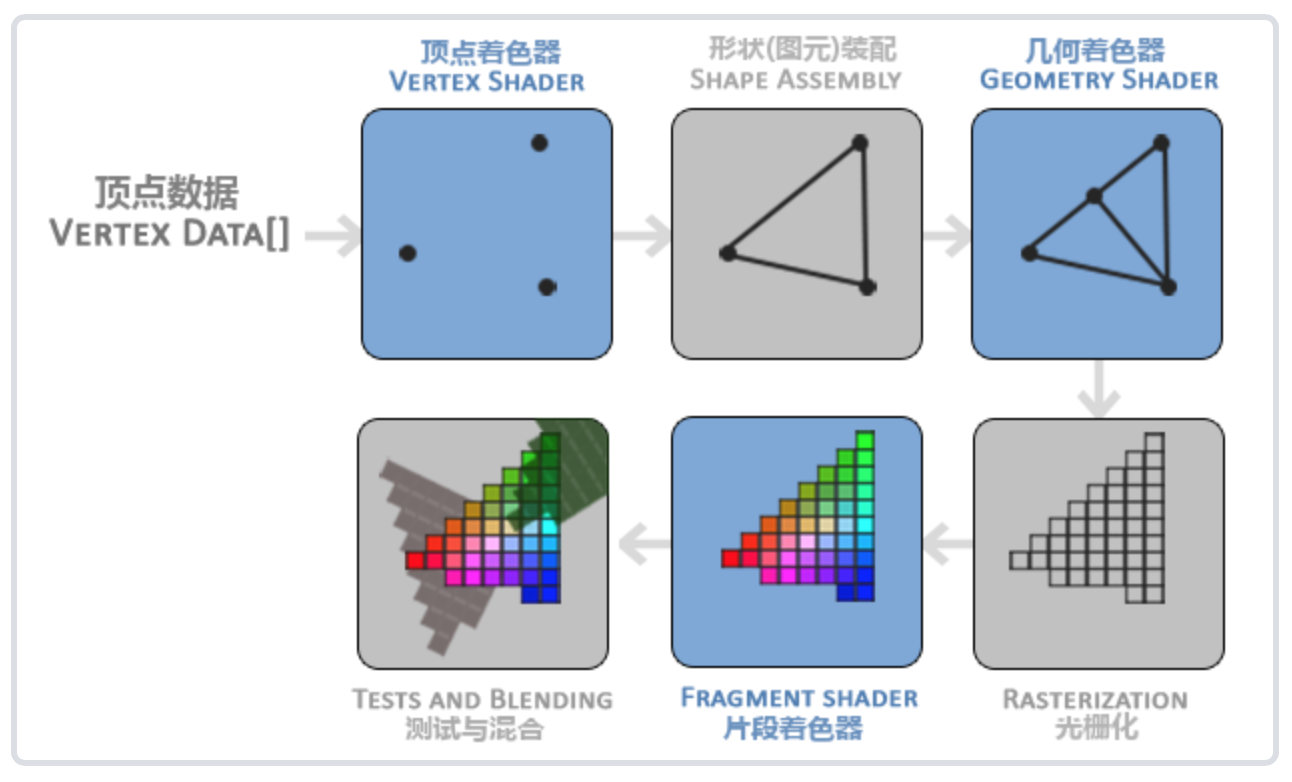

下面，你会看到一个图形渲染管线的每个阶段的抽象展示。要注意蓝色部分代表的是我们可以注入自定义的着色器的部分。

  • 顶点着色器(Vertex Shader):

它把一个单独的顶点作为输入,其主要的目的是把3D坐标转为另一种3D坐标，同时顶点着色器允许我们对顶点属性进行一些基本处理。本节例子中是一个三角形。

  • 图元装配(Primitive Assembly)

将顶点着色器输出的所有顶点作为输入（如果是GL_POINTS，那么就是一个顶点），并所有的点装配成指定图元的形状。

  • 几何着色器(Geometry Shader)

几何着色器把图元形式的一系列顶点的集合作为输入，它可以通过产生新顶点构造出新的（或是其它的）图元来生成其他形状。例子中，它生成了另一个三角形。

  • 光栅化阶段(Rasterization Stage)

把图元映射为最终屏幕上相应的像素，生成供片段着色器(Fragment Shader)使用的片段(Fragment)。在片段着色器运行之前会执行裁切(Clipping)。裁切会丢弃超出你的视图以外的所有像素，用来提升执行效率。OpenGL中的一个片段是OpenGL渲染一个像素所需的所有数据。

  • 片段着色器(Fragment Shader)

计算一个像素的最终颜色，这也是所有OpenGL高级效果产生的地方。通常，片段着色器包含3D场景的数据（比如光照、阴影、光的颜色等等），这些数据可以被用来计算最终像素的颜色。

  • 测试和混合(Test And Blending)

在所有对应颜色值确定以后，最终的对象将会被传到这一个阶段。这个阶段检测片段的对应的深度（和模板(Stencil)）值，用它们来判断这个像素是其它物体的前面还是后面，决定是否应该丢弃。这个阶段也会检查alpha值（alpha值定义了一个物体的透明度）并对物体进行混合(Blend)。所以，即使在片段着色器中计算出来了一个像素输出的颜色，在渲染多个三角形的时候最后的像素颜色也可能完全不同。

顶点输入

顶点在经过顶点着色器后就会是标准化设备坐标（不在此范围的点就会被删除），然后渲染到屏幕上就会转变为屏幕空间坐标。

三个对象

  • 顶点缓冲对象：Vertex Buffer Object，VBO
 float vertices[] = {
    -0.5f, -0.5f, 0.0f,
     0.5f, -0.5f, 0.0f,
     0.0f,  0.5f, 0.0f
};

开始绘制图形之前，我们必须先给OpenGL输入一些顶点数据。定义这样的顶点数据以后，我们会把它作为输入发送给图形渲染管线的第一个处理阶段：顶点着色器。它会在GPU上创建内存用于储存我们的顶点数据，还要配置OpenGL如何解释这些内存，并且指定其如何发送给显卡。顶点着色器接着会处理我们在内存中指定数量的顶点。

我们通过顶点缓冲对象(Vertex Buffer Objects, VBO)管理这个内存，它会在GPU内存（通常被称为显存）中储存大量顶点。使用这些缓冲对象的好处是我们可以一次性的发送一大批数据到显卡上，而不是每个顶点发送一次。从CPU把数据发送到显卡相对较慢，所以只要可能我们都要尝试尽量一次性发送尽可能多的数据。当数据发送至显卡的内存中后，顶点着色器几乎能立即访问顶点，这是个非常快的过程。

我们可以使用glGenBuffers函数和一个缓冲ID生成一个VBO对象：

 unsigned int VBO;
 glGenBuffers(1, &VBO);

OpenGL有很多缓冲对象类型，顶点缓冲对象的缓冲类型是GL_ARRAY_BUFFER。OpenGL允许我们同时绑定多个缓冲，只要它们是不同的缓冲类型。我们可以使用glBindBuffer函数把新创建的缓冲绑定到GL_ARRAY_BUFFER目标上：

 glBindBuffer(GL_ARRAY_BUFFER, VBO);

从这一刻起，我们使用的任何（在GL_ARRAY_BUFFER目标上的）缓冲调用都会用来配置当前绑定的缓冲(VBO)。然后我们可以调用glBufferData函数，它会把之前定义的顶点数据复制到缓冲的内存中：

 glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

glBufferData是一个专门用来把用户定义的数据复制到当前绑定缓冲的函数。它的第一个参数是目标缓冲的类型：顶点缓冲对象当前绑定到GL_ARRAY_BUFFER目标上。第二个参数指定传输数据的大小(以字节为单位)；用一个简单的sizeof计算出顶点数据大小就行。第三个参数是我们希望发送的实际数据。

第四个参数指定了我们希望显卡如何管理给定的数据。它有三种形式：

  • GL_STATIC_DRAW ：数据不会或几乎不会改变。
  • GL_DYNAMIC_DRAW：数据会被改变很多。
  • GL_STREAM_DRAW ：数据每次绘制时都会改变。

三角形的位置数据不会改变，每次渲染调用时都保持原样，所以它的使用类型最好是GL_STATIC_DRAW。如果，比如说一个缓冲中的数据将频繁被改变，那么使用的类型就是GL_DYNAMIC_DRAW或GL_STREAM_DRAW，这样就能确保显卡把数据放在能够高速写入的内存部分。

通过glDrawArrays函数,绘制我们想要的物体。

 glDrawArrays(GL_TRIANGLES, 0, 3);

glDrawArrays函数第一个参数是我们打算绘制的OpenGL图元的类型。由于我们在一开始时说过，我们希望绘制的是一个三角形，这里传递GL_TRIANGLES给它。第二个参数指定了顶点数组的起始索引，我们这里填0。最后一个参数指定我们打算绘制多少个顶点，这里是3（我们只从我们的数据中渲染一个三角形，它只有3个顶点长）。

  • 顶点数组对象：Vertex Array Object，VAO

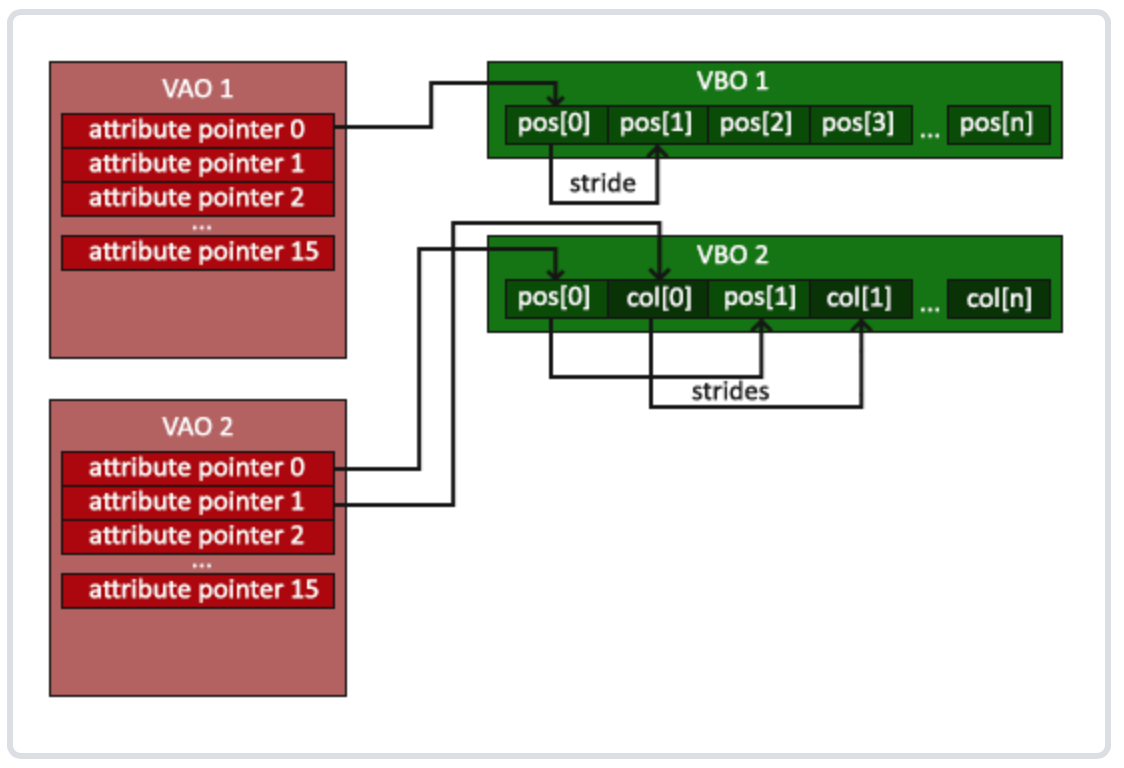

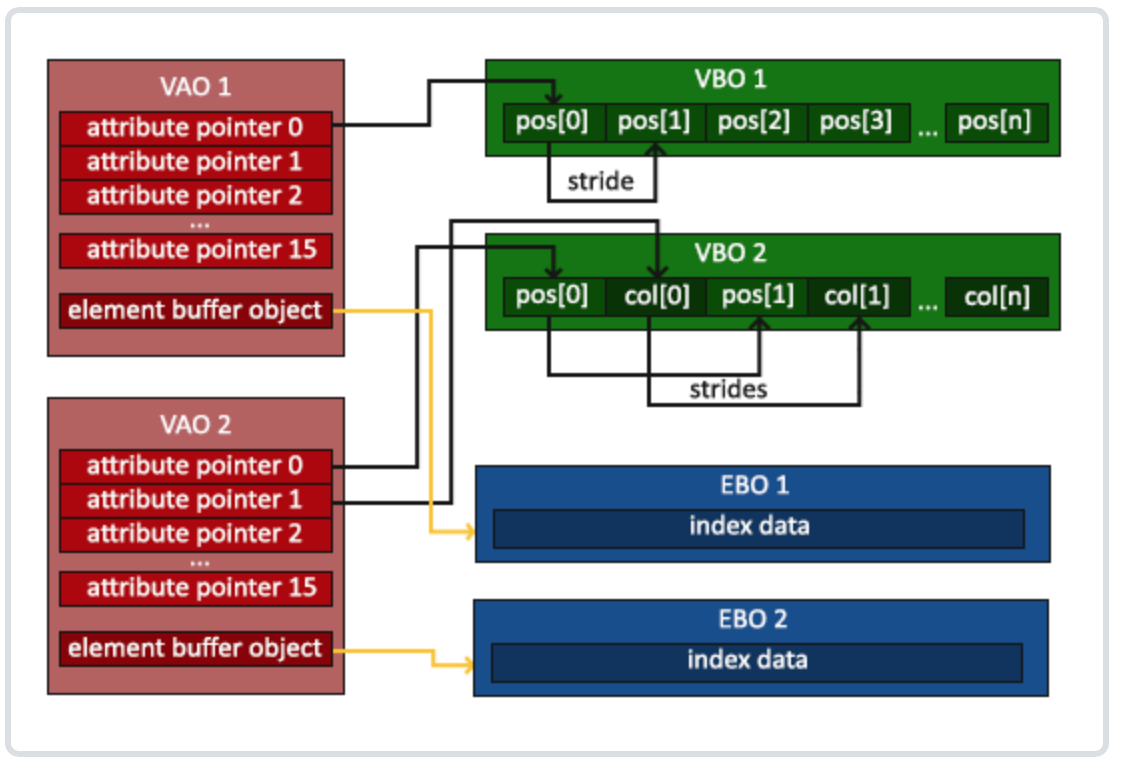

可以像顶点缓冲对象那样被绑定，任何随后的顶点属性调用都会储存在这个VAO中。这样的好处就是，当配置顶点属性指针时，你只需要将那些调用执行一次，之后再绘制物体的时候只需要绑定相应的VAO就行了。这使在不同顶点数据和属性配置之间切换变得非常简单，只需要绑定不同的VAO就行了。刚刚设置的所有状态都将存储在VAO中。

OpenGL的核心模式要求我们使用VAO，所以它知道该如何处理我们的顶点输入。如果我们绑定VAO失败，OpenGL会拒绝绘制任何东西。

一个顶点数组对象会储存以下这些内容：

  • glEnableVertexAttribArray和glDisableVertexAttribArray的调用。
  • 通过glVertexAttribPointer设置的顶点属性配置。
  • 通过glVertexAttribPointer调用与顶点属性关联的顶点缓冲对象。

创建一个VAO和创建一个VBO很类似：

 unsigned int VAO;
 glGenVertexArrays(1, &VAO);
  • 索引缓冲对象：Element Buffer Object，EBO或Index Buffer Object，IBO

要解释索引缓冲对象的工作方式最好还是举个例子：假设我们不再绘制一个三角形而是绘制一个矩形。我们可以绘制两个三角形来组成一个矩形（OpenGL主要处理三角形）。这会生成下面的顶点的集合：

float vertices[] = {
    // 第一个三角形
    0.5f, 0.5f, 0.0f,   // 右上角
    0.5f, -0.5f, 0.0f,  // 右下角
    -0.5f, 0.5f, 0.0f,  // 左上角
    // 第二个三角形
    0.5f, -0.5f, 0.0f,  // 右下角
    -0.5f, -0.5f, 0.0f, // 左下角
    -0.5f, 0.5f, 0.0f   // 左上角
};

可以看到，有几个顶点叠加了。我们指定了右下角和左上角两次！一个矩形只有4个而不是6个顶点，这样就产生50%的额外开销。当我们有包括上千个三角形的模型之后这个问题会更糟糕，这会产生一大堆浪费。更好的解决方案是只储存不同的顶点，并设定绘制这些顶点的顺序。这样子我们只要储存4个顶点就能绘制矩形了，之后只要指定绘制的顺序就行了。如果OpenGL提供这个功能就好了，对吧？

很幸运，索引缓冲对象的工作方式正是这样的。和顶点缓冲对象一样，EBO也是一个缓冲，它专门储存索引，OpenGL调用这些顶点的索引来决定该绘制哪个顶点。所谓的索引绘制(Indexed Drawing)正是我们问题的解决方案。首先，我们先要定义（不重复的）顶点，和绘制出矩形所需的索引：

 float vertices[] = {
    0.5f, 0.5f, 0.0f,   // 右上角
    0.5f, -0.5f, 0.0f,  // 右下角
    -0.5f, -0.5f, 0.0f, // 左下角
    -0.5f, 0.5f, 0.0f   // 左上角
 };

 unsigned int indices[] = { // 注意索引从0开始!
    0, 1, 3, // 第一个三角形
    1, 2, 3  // 第二个三角形
 };

你可以看到，当时用索引的时候，我们只定义了4个顶点，而不是6个。下一步我们需要创建索引缓冲对象：

 unsigned int EBO;
 glGenBuffers(1, &EBO);

与VBO类似，我们先绑定EBO然后用glBufferData把索引复制到缓冲里。同样，和VBO类似，我们会把这些函数调用放在绑定和解绑函数调用之间，只不过这次我们把缓冲的类型定义为GL_ELEMENT_ARRAY_BUFFER。

 glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
 glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

最后一件要做的事是用glDrawElements来替换glDrawArrays函数，来指明我们从索引缓冲渲染。使用glDrawElements时，我们会使用当前绑定的索引缓冲对象中的索引进行绘制：

 glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

第一个参数指定了我们绘制的模式，这个和glDrawArrays的一样。第二个参数是我们打算绘制顶点的个数，这里填6，也就是说我们一共需要绘制6个顶点。第三个参数是索引的类型，这里是GL_UNSIGNED_INT。最后一个参数里我们可以指定EBO中的偏移量（或者传递一个索引数组，但是这是当你不在使用索引缓冲对象的时候），但是我们会在这里填写0。

glDrawElements函数从当前绑定到GL_ELEMENT_ARRAY_BUFFER目标的EBO中获取索引。这意味着我们必须在每次要用索引渲染一个物体时绑定相应的EBO，这还是有点麻烦。不过顶点数组对象同样可以保存索引缓冲对象的绑定状态。VAO绑定时正在绑定的索引缓冲对象会被保存为VAO的元素缓冲对象。绑定VAO的同时也会自动绑定EBO。

链接顶点属性

顶点着色器允许我们指定任何以顶点属性为形式的输入。这使其具有很强的灵活性的同时，它还的确意味着我们必须手动指定输入数据的哪一个部分对应顶点着色器的哪一个顶点属性。所以，我们必须在渲染前指定OpenGL该如何解释顶点数据。

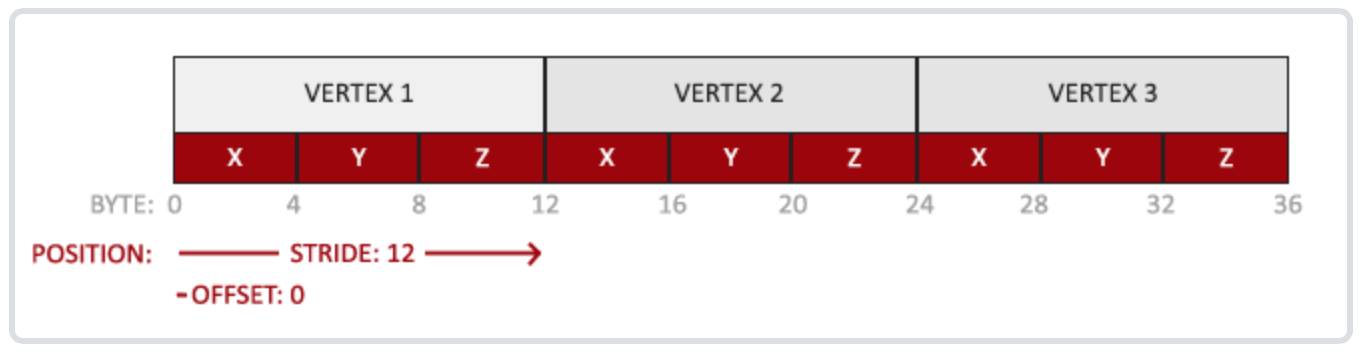

我们的顶点缓冲数据会被解析为下面这样子：

  • 位置数据被储存为32位（4字节）浮点值。
  • 每个位置包含3个这样的值。
  • 在这3个值之间没有空隙（或其他值）。这几个值在数组中紧密排列(Tightly Packed)。
  • 数据中第一个值在缓冲开始的位置。

有了这些信息我们就可以使用glVertexAttribPointer函数告诉OpenGL该如何解析顶点数据（应用到逐个顶点属性上）了：

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

glVertexAttribPointer函数的参数非常多，所以我会逐一介绍它们：

  • 第一个参数指定我们要配置的顶点属性。

    typedefNS_ENUM(GLint,GLKVertexAttrib)
{

GLKVertexAttribPosition,    //位置

GLKVertexAttribNormal,      //法线

GLKVertexAttribColor,       //颜色

GLKVertexAttribTexCoord0,   //纹理0

GLKVertexAttribTexCoord1    //纹理1

} NS_ENUM_AVAILABLE(10_8,5_0);
  • 第二个参数指定顶点属性的大小。顶点属性是一个vec3，它由3个值组成，所以大小是3。
  • 第三个参数指定数据的类型，这里是GL_FLOAT(GLSL中vec*都是由浮点数值组成的)。
  • 下个参数定义我们是否希望数据被标准化(Normalize)。如果我们设置为GL_TRUE，所有数据都会被映射到0（对于有符号型signed数据是-1）到1之间。我们把它设置为GL_FALSE。
  • 第五个参数叫做步长(Stride)，它告诉我们在连续的顶点属性组之间的间隔。由于下个组位置数据在3个float之后，我们把步长设置为3 * sizeof(float)。要注意的是由于我们知道这个数组是紧密排列的（在两个顶点属性之间没有空隙）我们也可以设置为0来让OpenGL决定具体步长是多少（只有当数值是紧密排列时才可用）。一旦我们有更多的顶点属性，我们就必须更小心地定义每个顶点属性之间的间隔，我们在后面会看到更多的例子（译注: 这个参数的意思简单说就是从这个属性第二次出现的地方到整个数组0位置之间有多少字节）。
  • 最后一个参数的类型是void*，所以需要我们进行这个奇怪的强制类型转换。它表示位置数据在缓冲中起始位置的偏移量(Offset)。由于位置数据在数组的开头，所以这里是0。我们会在后面详细解释这个参数。

着色器

参考

着色器(Shader)是运行在GPU上的小程序，这些小程序为图形渲染管线的某个特定部分而运行。从基本意义上来说，着色器只是一种把输入转化为输出的程序。着色器也是一种非常独立的程序，因为它们之间不能相互通信；它们之间唯一的沟通只有通过输入和输出。

着色器是使用一种叫GLSL的类C语言写成的。GLSL是为图形计算量身定制的，它包含一些针对向量和矩阵操作的有用特性。

着色器的开头总是要声明版本，接着是输入和输出变量、uniform和main函数。每个着色器的入口点都是main函数，在这个函数中我们处理所有的输入变量，并将结果输出到输出变量中。

一个典型的着色器有下面的结构：

#version version_number
in type in_variable_name;
in type in_variable_name;

out type out_variable_name;

uniform type uniform_name;

int main()
{
  // 处理输入并进行一些图形操作
  ...
  // 输出处理过的结果到输出变量
  out_variable_name = weird_stuff_we_processed;
}

当我们特别谈论到顶点着色器的时候，每个输入变量也叫顶点属性(Vertex Attribute)。我们能声明的顶点属性是有上限的，它一般由硬件来决定。OpenGL确保至少有16个包含4分量的顶点属性可用，但是有些硬件或许允许更多的顶点属性，你可以查询GL_MAX_VERTEX_ATTRIBS来获取具体的上限：

int nrAttributes;
glGetIntegerv(GL_MAX_VERTEX_ATTRIBS, &nrAttributes);
std::cout << "Maximum nr of vertex attributes supported: " << nrAttributes << std::endl;

纹理

参考

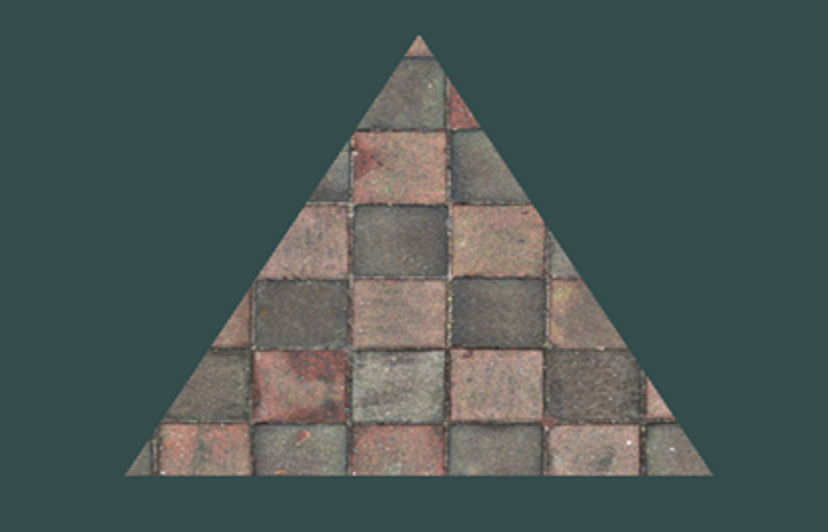

为了能够把纹理映射(Map)到三角形上，我们需要指定三角形的每个顶点各自对应纹理的哪个部分。这样每个顶点就会关联着一个纹理坐标(Texture Coordinate)，用来标明该从纹理图像的哪个部分采样（译注：采集片段颜色）。之后在图形的其它片段上进行片段插值(Fragment Interpolation)。

纹理坐标在x和y轴上，范围为0到1之间（注意我们使用的是2D纹理图像）。使用纹理坐标获取纹理颜色叫做采样(Sampling)。纹理坐标起始于(0, 0)，也就是纹理图片的左下角，终始于(1, 1)，即纹理图片的右上角。下面的图片展示了我们是如何把纹理坐标映射到三角形上的。

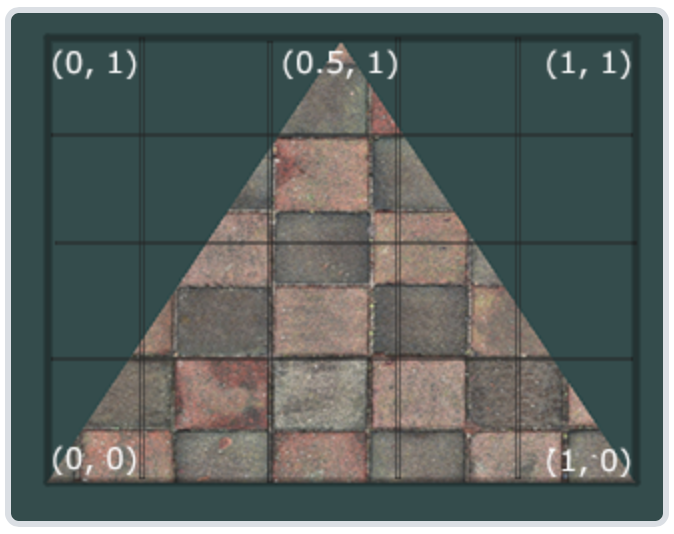

我们为三角形指定了3个纹理坐标点。如上图所示，我们希望三角形的左下角对应纹理的左下角，因此我们把三角形左下角顶点的纹理坐标设置为(0, 0)；三角形的上顶点对应于图片的上中位置所以我们把它的纹理坐标设置为(0.5, 1.0)；同理右下方的顶点设置为(1, 0)。我们只要给顶点着色器传递这三个纹理坐标就行了，接下来它们会被传片段着色器中，它会为每个片段进行纹理坐标的插值。

纹理坐标看起来就像这样：

float texCoords[] = {
    0.0f, 0.0f, // 左下角
    1.0f, 0.0f, // 右下角
    0.5f, 1.0f  // 上中
};

对纹理采样的解释非常宽松，它可以采用几种不同的插值方式。所以我们需要自己告诉OpenGL该怎样对纹理采样。

纹理环绕方式

纹理坐标的范围通常是从(0, 0)到(1, 1)，那如果我们把纹理坐标设置在范围之外会发生什么？OpenGL默认的行为是重复这个纹理图像（我们基本上忽略浮点纹理坐标的整数部分），但OpenGL提供了更多的选择：

  • GL_REPEAT :对纹理的默认行为。重复纹理图像。
  • GL_MIRRORED_REPEAT :和GL_REPEAT一样，但每次重复图片是镜像放置的。
  • GL_CLAMP_TO_EDGE :纹理坐标会被约束在0到1之间，超出的部分会重复纹理坐标的边缘，产生一种边缘被拉伸的效果。
  • GL_CLAMP_TO_BORDER :超出的坐标为用户指定的边缘颜色。

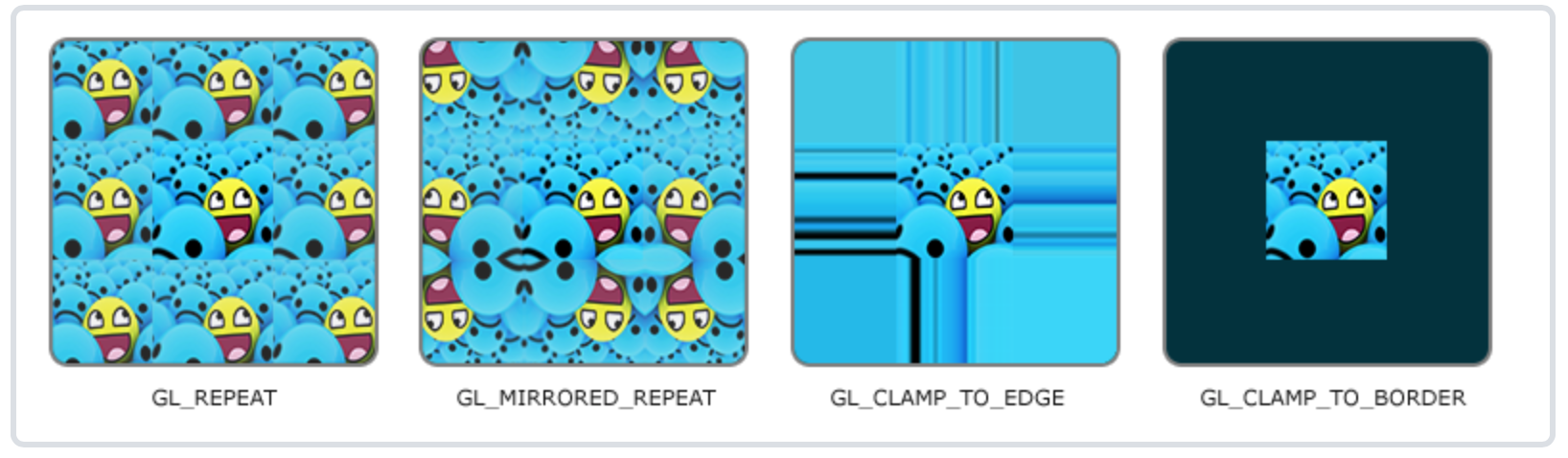

当纹理坐标超出默认范围时，每个选项都有不同的视觉效果输出。我们来看看这些纹理图像的例子：

前面提到的每个选项都可以使用glTexParameter*函数对单独的一个坐标轴设置（s、t（如果是使用3D纹理那么还有一个r）它们和x、y、z是等价的）:

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);

第一个参数指定了纹理目标；我们使用的是2D纹理，因此纹理目标是GL_TEXTURE_2D。第二个参数需要我们指定设置的选项与应用的纹理轴。我们打算配置的是WRAP选项，并且指定S和T轴。最后一个参数需要我们传递一个环绕方式(Wrapping)，在这个例子中OpenGL会给当前激活的纹理设定纹理环绕方式为GL_MIRRORED_REPEAT。

如果我们选择GL_CLAMP_TO_BORDER选项，我们还需要指定一个边缘的颜色。这需要使用glTexParameter函数的fv后缀形式，用GL_TEXTURE_BORDER_COLOR作为它的选项，并且传递一个float数组作为边缘的颜色值：

float borderColor[] = { 1.0f, 1.0f, 0.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor);

纹理过滤

纹理坐标不依赖于分辨率(Resolution)，它可以是任意浮点值，所以OpenGL需要知道怎样将纹理像素(Texture Pixel，也叫Texel)映射到纹理坐标。当你有一个很大的物体但是纹理的分辨率很低的时候这就变得很重要了。你可能已经猜到了，OpenGL也有对于纹理过滤(Texture Filtering)的选项。纹理过滤有很多个选项，但是现在我们只讨论最重要的两种：GL_NEAREST和GL_LINEAR。

纹理像素:Texture Pixel也叫Texel，你可以想象你打开一张.jpg格式图片，不断放大你会发现它是由无数像素点组成的，这个点就是纹理像素；注意不要和纹理坐标搞混，纹理坐标是你给模型顶点设置的那个数组，OpenGL以这个顶点的纹理坐标数据去查找纹理图像上的像素，然后进行采样提取纹理像素的颜色。

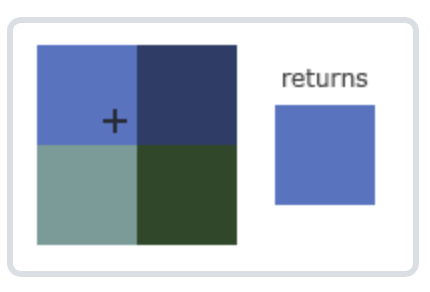

GL_NEAREST（也叫邻近过滤，Nearest Neighbor Filtering）是OpenGL默认的纹理过滤方式。当设置为GL_NEAREST的时候，OpenGL会选择中心点最接近纹理坐标的那个像素。下图中你可以看到四个像素，加号代表纹理坐标。左上角那个纹理像素的中心距离纹理坐标最近，所以它会被选择为样本颜色：

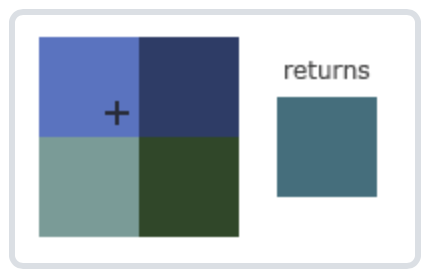

GL_LINEAR（也叫线性过滤，(Bi)linear Filtering）它会基于纹理坐标附近的纹理像素，计算出一个插值，近似出这些纹理像素之间的颜色。一个纹理像素的中心距离纹理坐标越近，那么这个纹理像素的颜色对最终的样本颜色的贡献越大。下图中你可以看到返回的颜色是邻近像素的混合色：

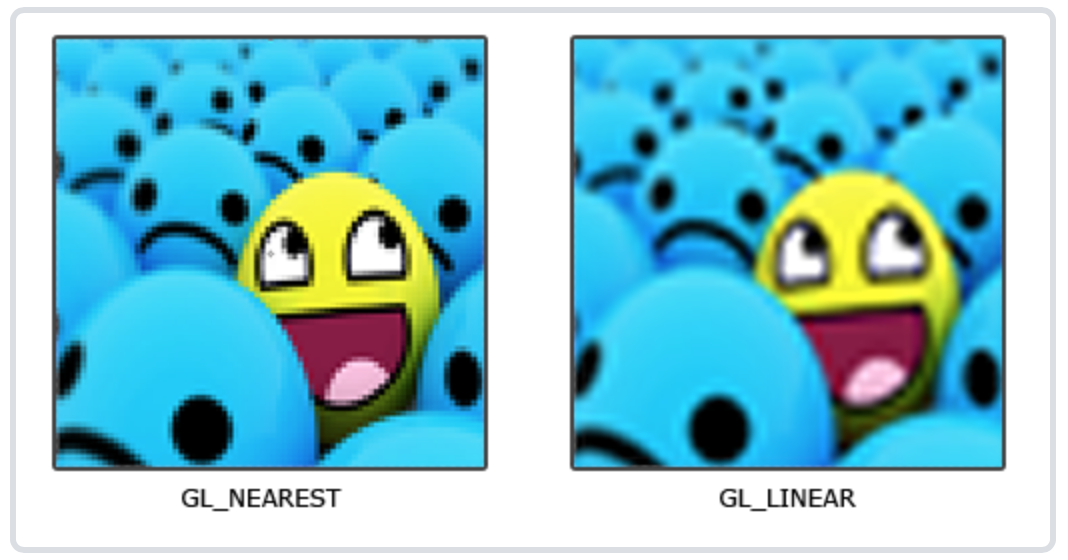

那么这两种纹理过滤方式有怎样的视觉效果呢？让我们看看在一个很大的物体上应用一张低分辨率的纹理会发生什么吧（纹理被放大了，每个纹理像素都能看到）：

GL_NEAREST产生了颗粒状的图案，我们能够清晰看到组成纹理的像素，而GL_LINEAR能够产生更平滑的图案，很难看出单个的纹理像素。GL_LINEAR可以产生更真实的输出，但有些开发者更喜欢8-bit风格，所以他们会用GL_NEAREST选项。

当进行放大(Magnify)和缩小(Minify)操作的时候可以设置纹理过滤的选项，比如你可以在纹理被缩小的时候使用邻近过滤，被放大时使用线性过滤。我们需要使用glTexParameter*函数为放大和缩小指定过滤方式。这段代码看起来会和纹理环绕方式的设置很相似：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

多级渐远纹理

想象一下，假设我们有一个包含着上千物体的大房间，每个物体上都有纹理。有些物体会很远，但其纹理会拥有与近处物体同样高的分辨率。由于远处的物体可能只产生很少的片段，OpenGL从高分辨率纹理中为这些片段获取正确的颜色值就很困难，因为它需要对一个跨过纹理很大部分的片段只拾取一个纹理颜色。在小物体上这会产生不真实的感觉，更不用说对它们使用高分辨率纹理浪费内存的问题了。

OpenGL使用一种叫做多级渐远纹理(Mipmap)的概念来解决这个问题，它简单来说就是一系列的纹理图像，后一个纹理图像是前一个的二分之一。多级渐远纹理背后的理念很简单：距观察者的距离超过一定的阈值，OpenGL会使用不同的多级渐远纹理，即最适合物体的距离的那个。由于距离远，解析度不高也不会被用户注意到。同时，多级渐远纹理另一加分之处是它的性能非常好。让我们看一下多级渐远纹理是什么样子的：

手工为每个纹理图像创建一系列多级渐远纹理很麻烦，幸好OpenGL有一个glGenerateMipmaps函数，在创建完一个纹理后调用它OpenGL就会承担接下来的所有工作了。后面的教程中你会看到该如何使用它。

在渲染中切换多级渐远纹理级别(Level)时，OpenGL在两个不同级别的多级渐远纹理层之间会产生不真实的生硬边界。就像普通的纹理过滤一样，切换多级渐远纹理级别时你也可以在两个不同多级渐远纹理级别之间使用NEAREST和LINEAR过滤。为了指定不同多级渐远纹理级别之间的过滤方式，你可以使用下面四个选项中的一个代替原有的过滤方式：

  • GL_NEAREST_MIPMAP_NEAREST:使用最邻近的多级渐远纹理来匹配像素大小，并使用邻近插值进行纹理采样
  • GL_LINEAR_MIPMAP_NEAREST :使用最邻近的多级渐远纹理级别，并使用线性插值进行采样
  • GL_NEAREST_MIPMAP_LINEAR :在两个最匹配像素大小的多级渐远纹理之间进行线性插值，使用邻近插值进行采样
  • GL_LINEAR_MIPMAP_LINEAR :在两个邻近的多级渐远纹理之间使用线性插值，并使用线性插值进行采样

就像纹理过滤一样，我们可以使用glTexParameteri将过滤方式设置为前面四种提到的方法之一：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

一个常见的错误是，将放大过滤的选项设置为多级渐远纹理过滤选项之一。这样没有任何效果，因为多级渐远纹理主要是使用在纹理被缩小的情况下的：纹理放大不会使用多级渐远纹理，为放大过滤设置多级渐远纹理的选项会产生一个GL_INVALID_ENUM错误代码。

OpenGL ES简介

参考1 参考2

两个属性

EAGLContext:上下文属性,管理一个OpenGL ES渲染环境状态信息,命令,以及使用OpenGL ES的所需要资源。OpenGL ES执行任何命令之前,都需要通过EAGLContext对象来实现。同时官方文档也提到,绘制一个上下文之前,你必须完成framebuffer对象绑定到上下文。

GLKBaseEffect :矩阵相关,提供了着色器这一功能。

- (void)setupConfig {

    //新建OpenGLES 上下文
    self.mContext = [[EAGLContext alloc] initWithAPI:kEAGLRenderingAPIOpenGLES2]; //2.0，还有1.0和3.0
    GLKView *view = (GLKView *)self.view; //storyboard记得添加
    view.context = self.mContext;
    view.drawableColorFormat = GLKViewDrawableColorFormatRGBA8888;  //颜色缓冲区格式，默认
    view.delegate = self;
    [EAGLContext setCurrentContext:self.mContext];  //将此“EAGLContext”实例设置为OpenGL的“当前激活”的“Context”。这样，以后所有“GL”的指令均作用在这个“Context”上。

    //顶点数据，前三个是顶点坐标，后面两个是纹理坐标
    //顶点数组里包括顶点坐标，OpenGLES的世界坐标系是[-1, 1]，故而点(0, 0)是在屏幕的正中间。
纹理坐标系的取值范围是[0, 1]，原点是在左下角。故而点(0, 0)在左下角，点(1, 1)在右上角。
索引数组是顶点数组的索引，把squareVertexData数组看成4个顶点，每个顶点会有5个GLfloat数据，索引从0开始。

    GLfloat squareVertexData[] =
    {
        //顶点数据            纹理数据
        0.5, -0.5, 0.0f,    1.0f, 0.0f, //右下
        -0.5, 0.5, 0.0f,    0.0f, 1.0f, //左上
        -0.5, -0.5, 0.0f,   0.0f, 0.0f, //左下
        0.5, 0.5, -0.0f,    1.0f, 1.0f, //右上
    };

    //顶点索引
    GLuint indices[] =
    {
        0, 1, 2,
        1, 3, 0
    };
    self.mCount = sizeof(indices) / sizeof(GLuint);

    //顶点数据缓存
    GLuint buffer;
    glGenBuffers(1, &buffer);
    glBindBuffer(GL_ARRAY_BUFFER, buffer);
    glBufferData(GL_ARRAY_BUFFER, sizeof(squareVertexData), squareVertexData, GL_STATIC_DRAW);

    //索引数据缓存
    GLuint index;
    glGenBuffers(1, &index);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, index);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    glEnableVertexAttribArray(GLKVertexAttribPosition); //顶点数据缓存
    glVertexAttribPointer(GLKVertexAttribPosition, 3, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, (GLfloat *)NULL + 0);

    glEnableVertexAttribArray(GLKVertexAttribTexCoord0); //纹理
    glVertexAttribPointer(GLKVertexAttribTexCoord0, 2, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, (GLfloat *)NULL + 3);

    //纹理贴图
    NSString *filePath = [[NSBundle mainBundle] pathForResource:@"1" ofType:@"png"];
    NSDictionary *options = [NSDictionary dictionaryWithObjectsAndKeys:@(1), GLKTextureLoaderOriginBottomLeft, nil];//GLKTextureLoaderOriginBottomLeft 纹理坐标系是相反的
    GLKTextureInfo *textureInfo = [GLKTextureLoader textureWithContentsOfFile:filePath options:options error:nil];

    //着色器
    self.effect = [[GLKBaseEffect alloc] init];
    self.effect.texture2d0.enabled = GL_TRUE;
    self.effect.texture2d0.name = textureInfo.name;

}

/**
 *  GLKViewDelegate
 *  渲染场景代码
 *  刷新频率和屏幕的刷新频率是一致的
 */
- (void)glkView:(GLKView *)view drawInRect:(CGRect)rect {

    // 渲染前的“清除”操作,指定在清除屏幕之后填充什么样的颜色.四个参数就是RGB值.
    glClearColor(0.3f, 0.6f, 1.0f, 1.0f);

    // 指定需要清除的缓冲
    // GL_COLOR_BUFFER_BIT: 当前可写的颜色缓冲
    // GL_DEPTH_BUFFER_BIT: 深度缓冲
    // GL_ACCUM_BUFFER_BIT: 累积缓冲
    // GL_STENCIL_BUFFER_BIT: 模板缓冲
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    //启动着色器
    [self.effect prepareToDraw];

    // GL_POINTS: 单独的将顶点画出来。
    // GL_LINES: 单独地将直线画出来。
    // GL_LINE_STRIP: 连贯地将直线画出来。
    // GL_LINE_LOOP: 连贯地将直线画出来。行为和GL_LINE_STRIP类似，但是会自动将最后一个顶点和第一个顶点通过直线连接起来。
    // GL_TRIANGLES:这个参数意味着OpenGL使用三个顶点来组成图形。所以，在开始的三个顶点，将用顶点1，顶点2，顶点3来组成一个三角形。完成后，在用下一组的三个顶点(顶点4，5，6)来组成三角形，直到数组结束。
    // GL_TRIANGLE_STRIP: OpenGL的使用将最开始的两个顶点出发，然后遍历每个顶点，这些顶点将使用前2个顶点一起组成一个三角形。
    // GL_TRIANGLE_FAN: 在跳过开始的2个顶点，然后遍历每个顶点，让OpenGL将这些顶点于它们前一个，以及数组的第一个顶点一起组成一个三角形。
    glDrawElements(GL_TRIANGLES, self.mCount, GL_UNSIGNED_INT, 0);
}
