概要
图（Graph）：是由顶点的有穷非空集合和顶点之间边的集合组成，通常表示为：G(V,E)，其中G表示图，V表示图G中顶点的集合，E表示图G中边的集合。
无向边：若顶点Vi到Vj之间的边没有方向，则称这条边为无向边，用无序偶（Vi，Vj）或（Vj，Vi）来表示。
有向边：若顶点Vi到Vj之间的边有方向，则称这条边为有向边，也称弧，用有序偶<Vi，Vj>来表示,Vi称为弧尾，Vj称为弧头。
简单图：在图结构中，若不存在顶点到其自身的边，且同一条边不重复出现，称该图为简单图。
无向完全图：在无向图中，如果任意两个顶点之间都存在边，则称无向完全图。含有n个顶点的无向完全图有n * (n-1) / 2条边。
有向完全图：在有向图中，如果任意两个顶点之间都存在方向互为相反的两条弧，则称有向完全图。含有n个顶点的无向完全图有n * (n-1)条边。
稀疏图和稠密图：这是两个相对的概念，通常将弧数小于n*logn(n为顶点数)的图称为稀疏图，反之称为稠密图。
权和网：图中边或弧带有数字，这个数字称为权，带权的图称为网。
子图：假设有两个图G1=(V1, E1)和G2=(V2, E2)，如果V2⊆V1，E2⊆E1，称G2为G1的子图。
顶点的度：与顶点V相关联的边的数目。
无向图邻接点：对于无向图G=(V, E),如果边(V1, V2) ∈ E,则称顶点V1和V2互为邻接点，边(V1, V2)依附于顶点V1和V2。
有向图邻接：对于有向图G=(V, E),如果边<V1, V2> ∈ E,则称顶点V1邻接到顶点V2。
入度和出度：以顶点V为头的弧的数目称为V的入度，记为ID(V);以顶点V为尾的弧的数目称为V的出度，记为OD(V),顶点V的度TD(V)=ID(V)+OD(V);
路径：从顶点V1到顶点V2之间称为路径，路径上边的数目称为路径的长度。
简单环：序列中顶点不重复出现的路径称为简单路径，除了第一个和最后一个顶点外，其余顶点都不重复出现的回路称为简单环。
连通图：在无向图中，如果从顶点V1到顶点V2有路径，则称V1和V2是连通的，如果对于图中任意两个顶点都是连通的，则称为连通图。
连通分量：无向图中的极大连通子图称为连通分量。
强连通图：在有向图中，如果每一对V1和V2都存在路径，则称为强连通图。
强连通分量：有向图中的极大连通子图称为强连通分量。
连通图的生成树：是一个极小连通子图，包含图中全部的n个顶点，但只有足以构成一棵树的n-1条边。
有向图：如果一个有向图，恰有一个顶点的入度为0，其余顶点的入度为1，则是一棵有向树。
图的存储结构
邻接矩阵
图是由顶点和弧组成，用两个部分存储图，用一维数组存储顶点（无分位置、大小），用二维数组存储弧（有弧为1，无弧为0）。
- 无向图（邻接矩阵）：是一个对称矩阵，顶点V1的度为V1列或V1行的数据之和。
- 有向图（邻接矩阵）：顶点V1的入度为V1列数据之和，出度为V1行数据之和。
- 网（邻接矩阵）：对应的值为其权值
邻接表（节省存储空间）

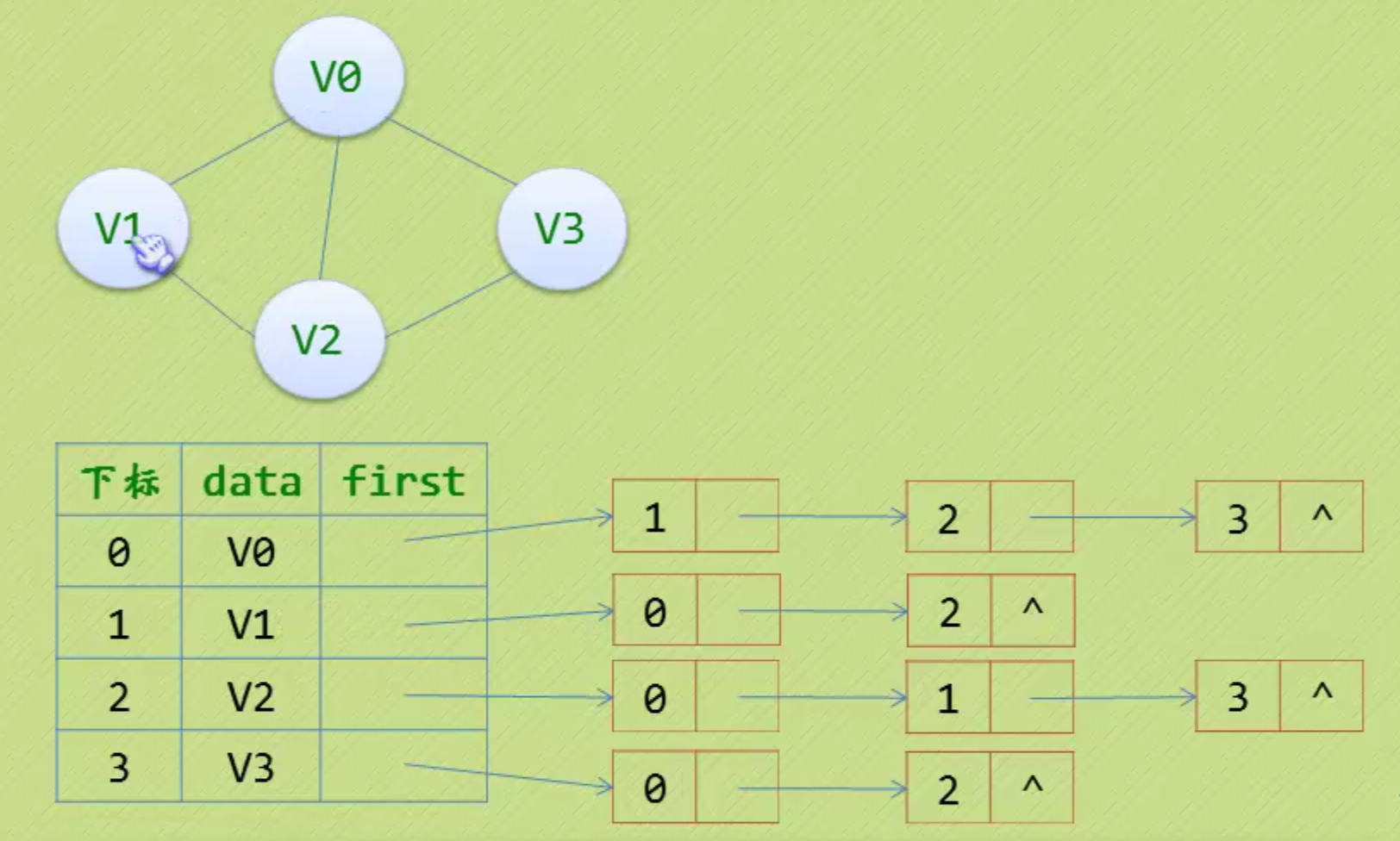

- 无向图的邻接表：

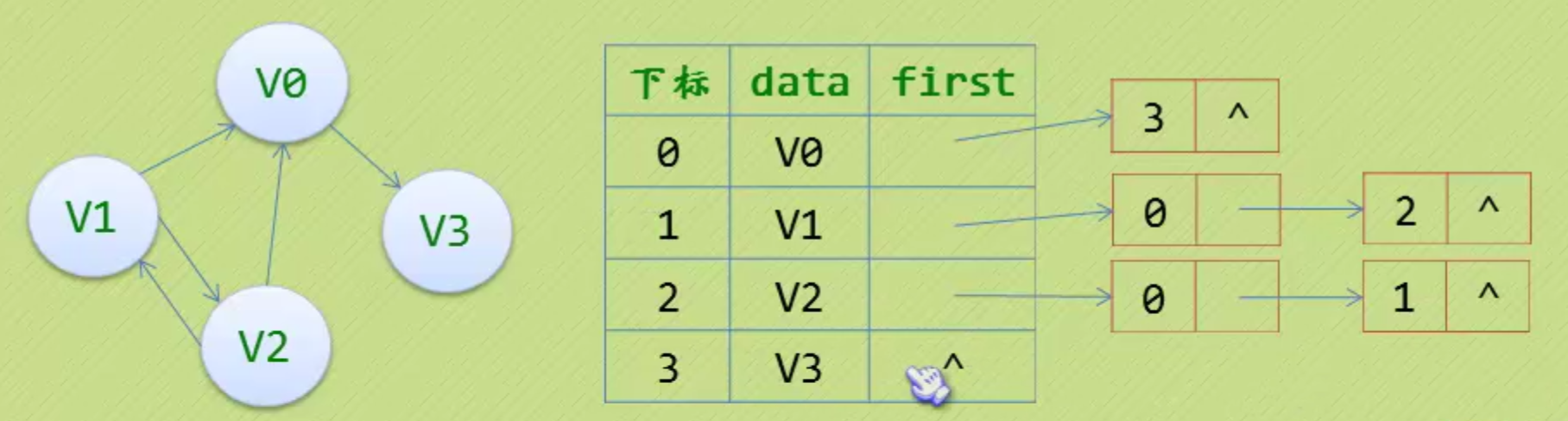

- 有向图的邻接表：可以方便的算出顶点出度

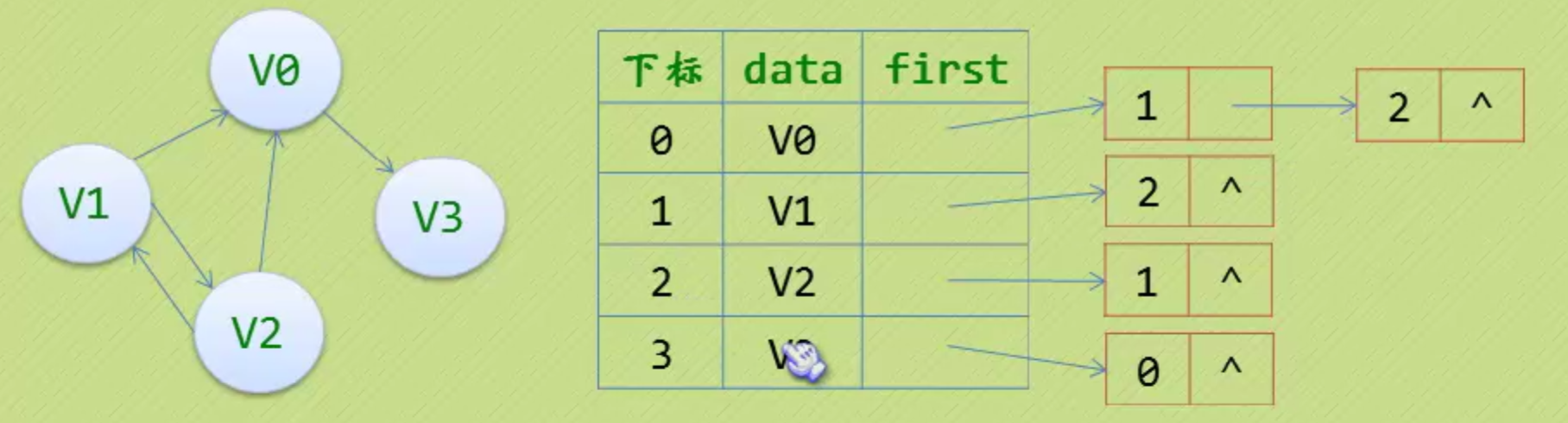

- 有向图的逆邻接表：可以方便的算出顶点入度

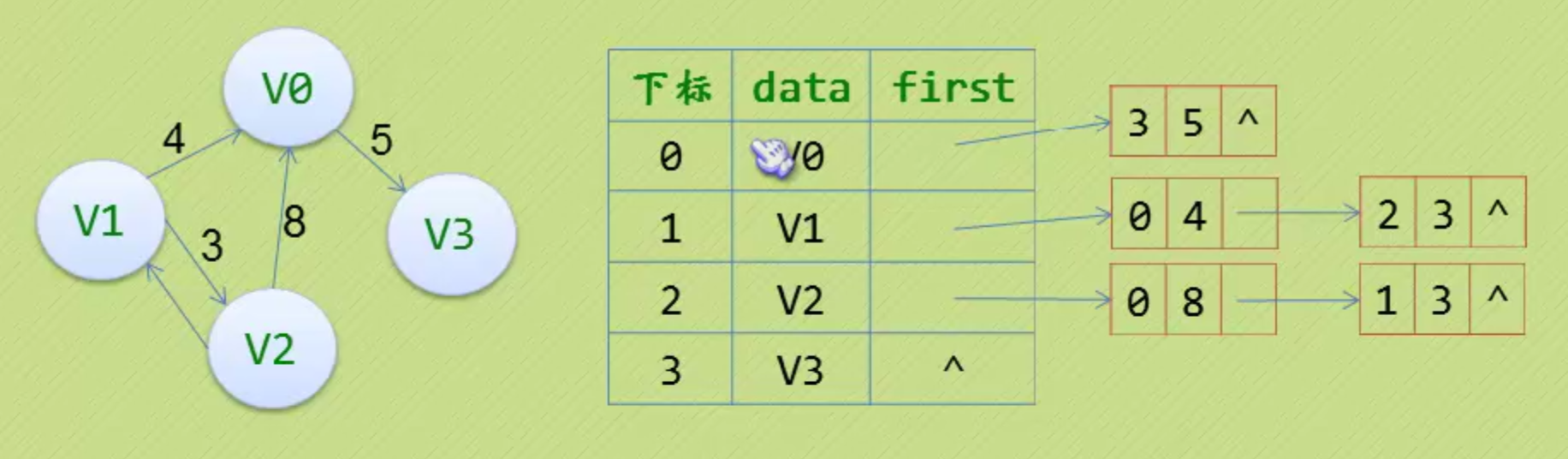

- 网的邻接表：增加一个数据域

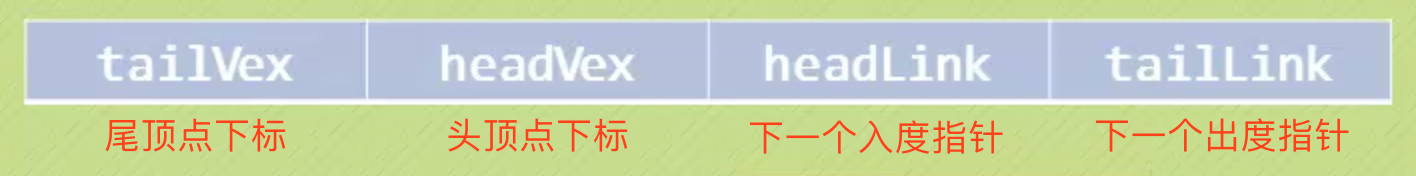

十字链表：将邻接表和逆邻接表组合起来（主要针对有向图进行存储优化）

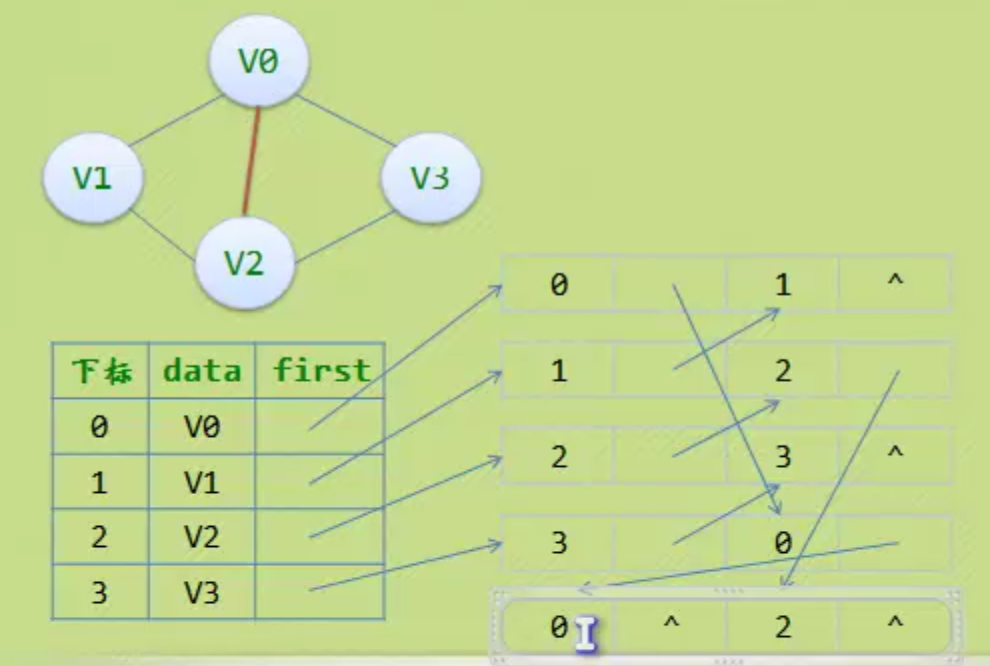

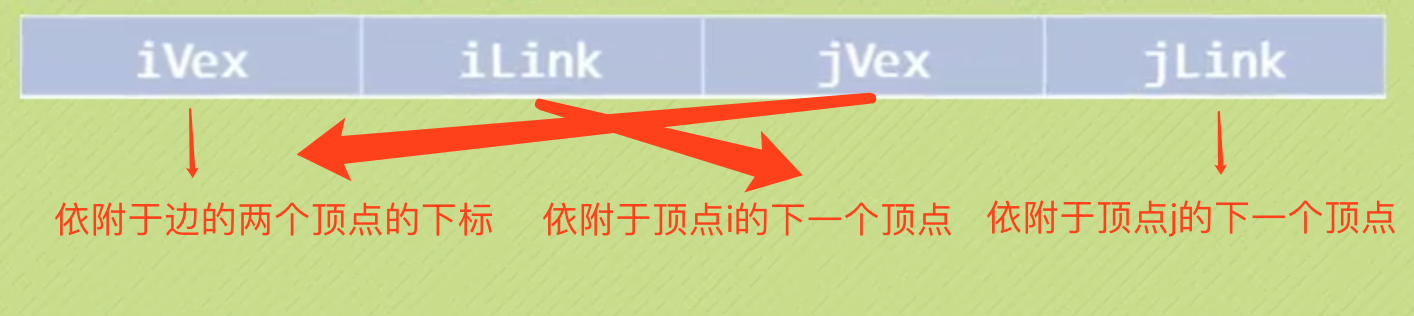

邻接多重表（针对无向图优化）
对于无向图中，如果删除一条边，则会设计多出修改，非常不方便。
边集数组
由两个一维数组组成，一个存储顶点信息，另一个存储边的信息（包括边的起点下标、终点下标、权）
深度优先遍历
根据左手或右手原则，向下遍历，遍历过得添加一个标记，直到终点，然后回退比较，直至开始（递归的过程）。类似树的前序遍历
广度优先遍历
类似树的层序遍历
最小生成树
普利姆算法（针对顶点展开，适用稠密图）
- 初始化权值数组为第0行的所有权值
- 取出最小权值所在的列值k，并将其作为下一个权值取值的行，并将权值数组中此权值设置为0
- 将第k行的权值与权值数组中的权值依次比较，将第k行权值小的代替原权值数组的值
- 循环执行第2步，至遍历完全部的顶点

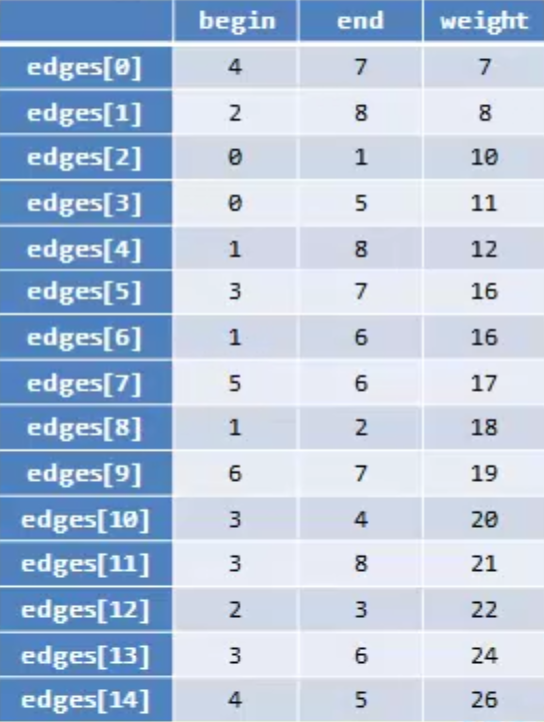

克鲁斯卡尔算法（针对边展开，适用稀疏图）
- 所有边按权值大小升序排序
- 从小大取出，检测是否构成环路，否，则选择，是，则跳过
最短路径
- 在网图中两顶点经过边上权值之和最少的路径
- 在非网图两顶点之间经过边数最少的路径
迪杰斯特拉算法（一个顶点到所有顶点的最短路径）
- 初始化最短路径数组（D）为第0个顶点到其他顶点的所有权值，标志位数组(F)全为0，除第一个外（权值为0，标志位1）
- 从1开始到终点依次遍历执行以下步骤
- 初始化最小值为INF
- 遍历所有顶点取出标志位为0且权值小于最小值的下标（k）和权值（min）
- 设置下标为k的标志位为1
- 遍历第k行顶点权值，找出标志位为0且下一个路径权值和小于当前权值的顶点位置，覆盖当前权值

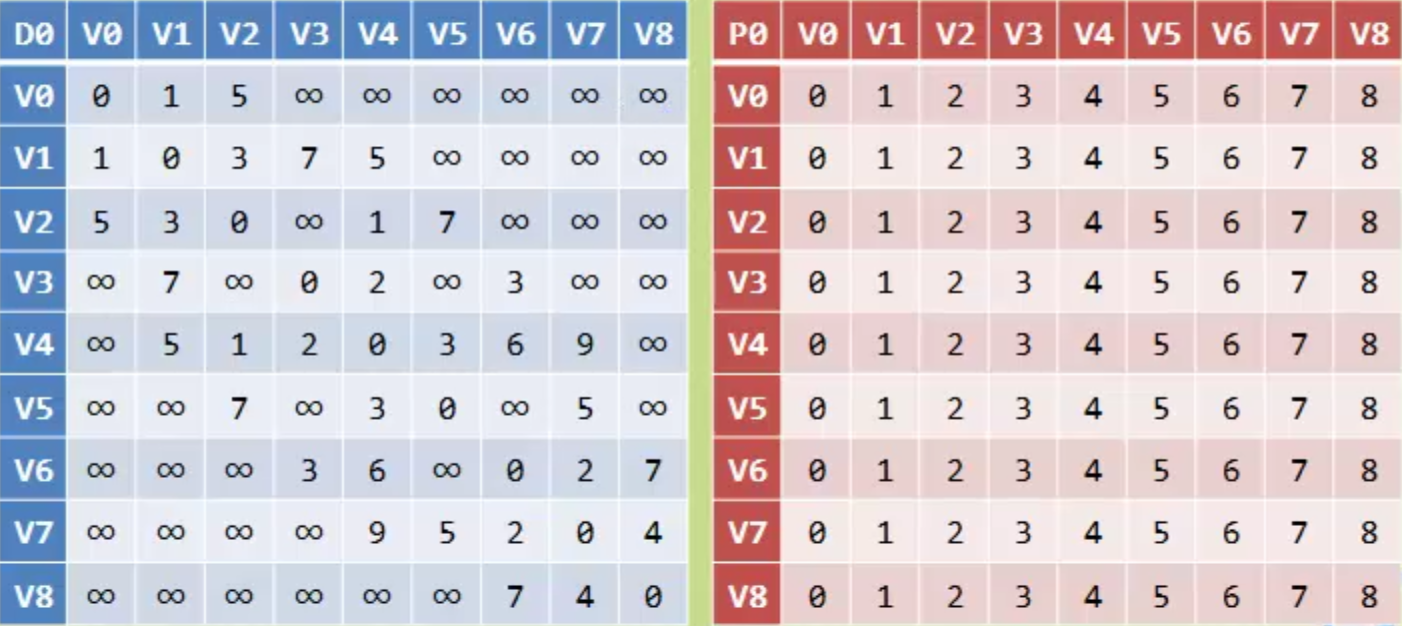

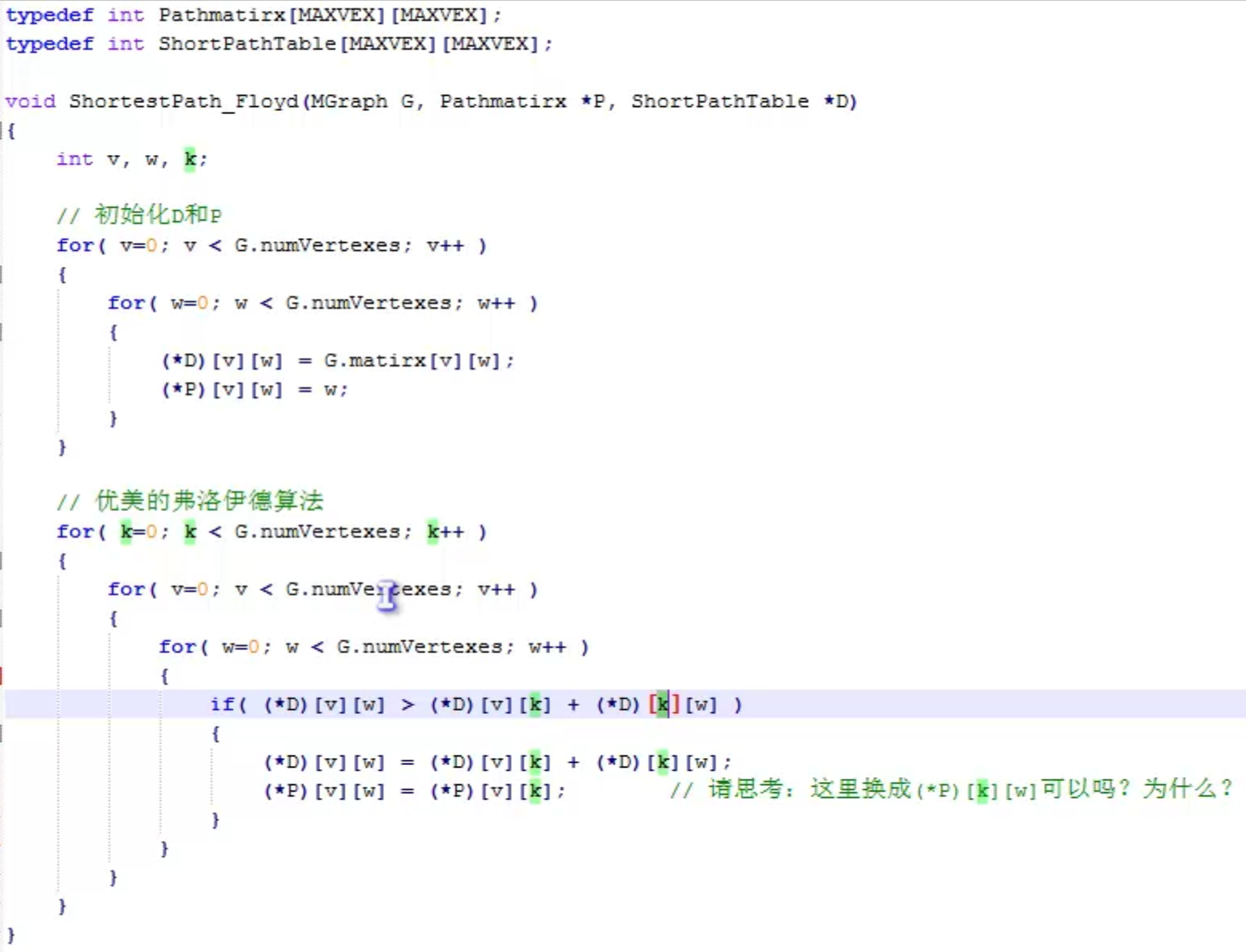

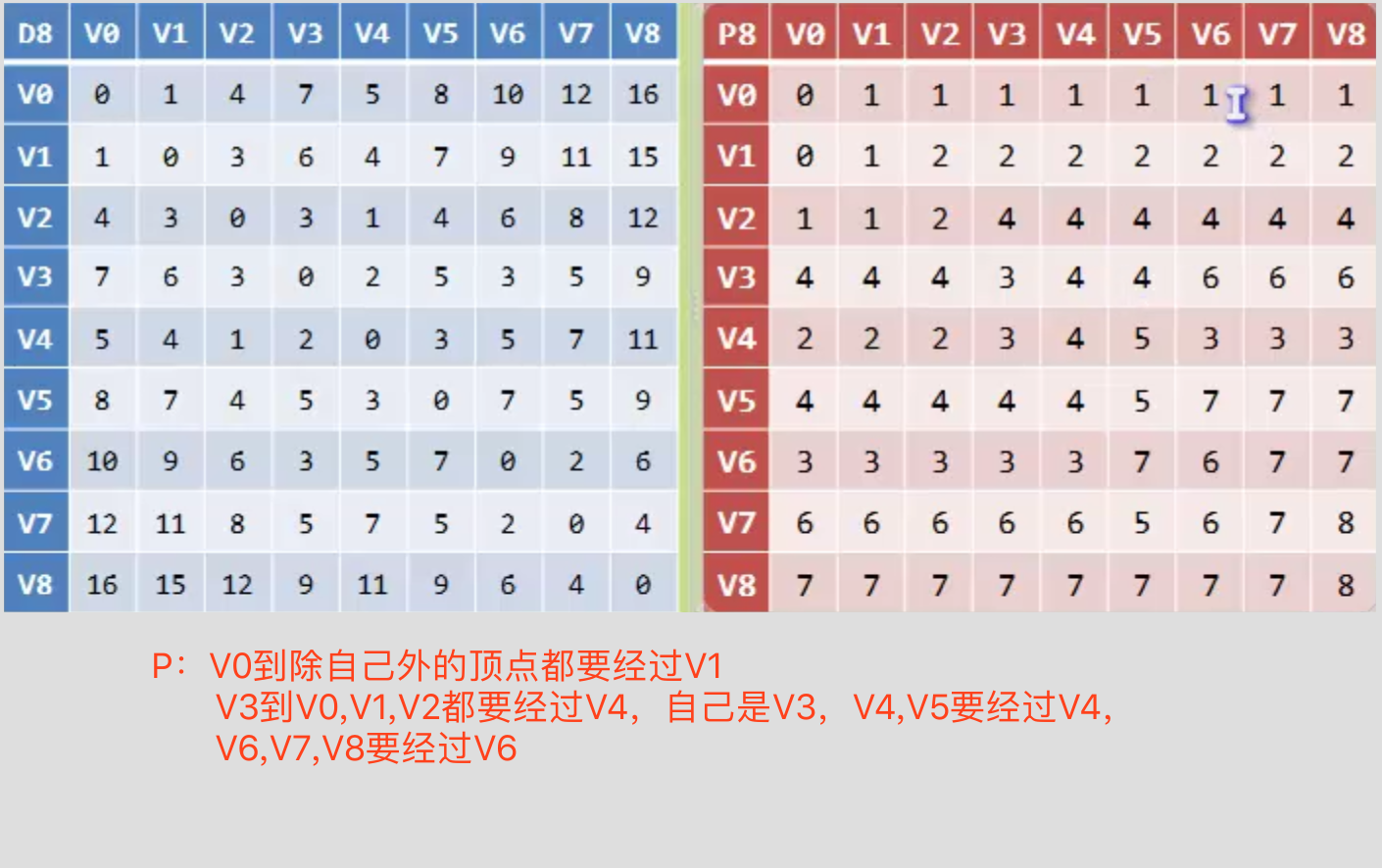

弗洛伊德算法（所有顶点到所有顶点的最短路径）
拓扑排序
一个无环的有向图称为无环图，简称DAG图。
所有的工程或流程都可以分为若干个小的流程或阶段，称之为“活动”。
在一个表示工程的有向图中，顶点表示活动，弧表示活动之间的优先关系，这样的有向图为顶点表示的活动的网，称为AOV网，不能存在环。
拓扑序列：设G=(V,E)有一个具有n个顶点的有向图，V中的顶点序列V1,V2,…Vn满足若从Vi到Vj有一条路径，则在顶点序列中顶点Vi必在Vj之前，则称这样的顶点序列为拓扑序列。
拓扑排序：对一个有向图构造拓扑序列的过程。

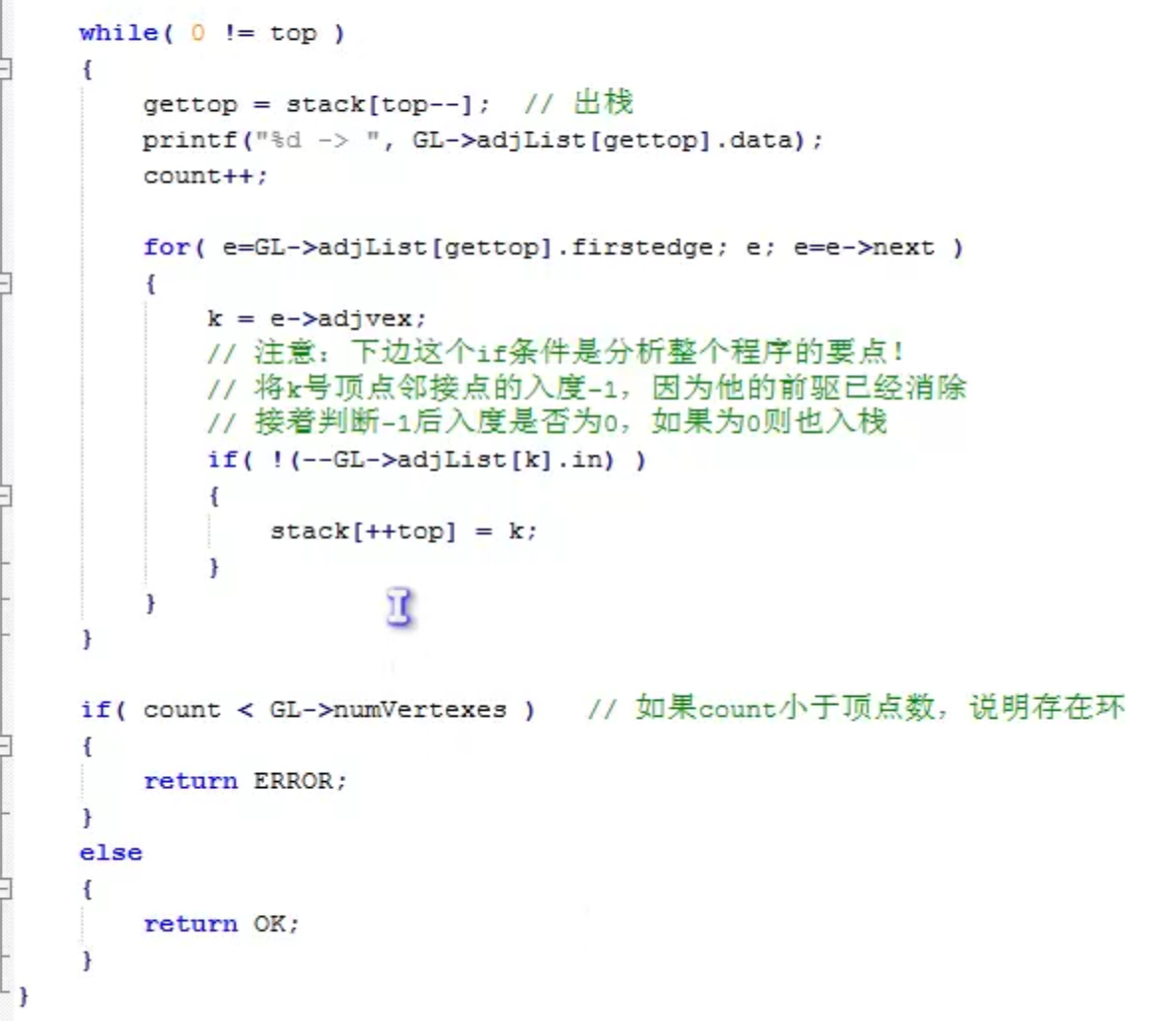

对AOV网进行拓扑排序的过程：
- 从AOV网中选择一个没有前趋的顶点，该顶点的入度为0
- 从网中删除该顶点，并删除从该顶点出发的所有边
- 重复上述两步，直到网中没有前趋的顶点为止
关键路径

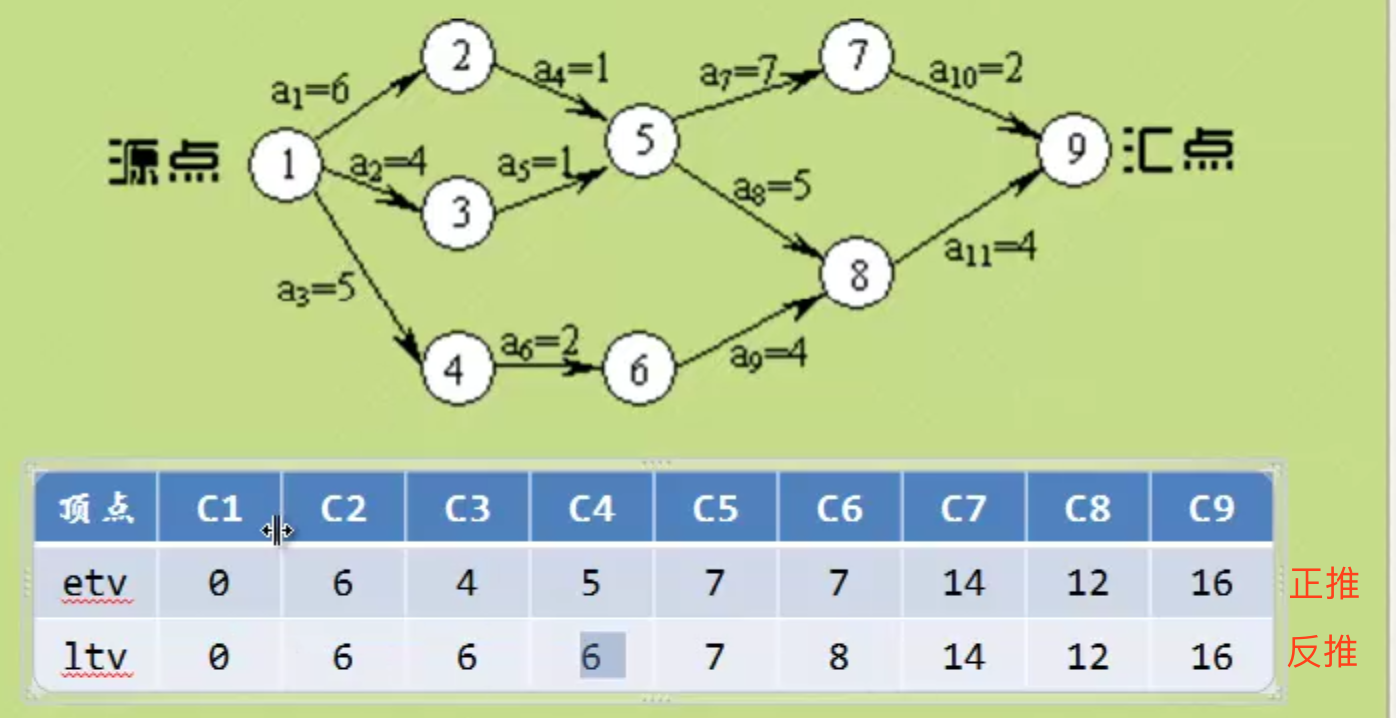

在一个表示工程的带权有向图中，顶点表示事件，有向边表示活动，权值表示活动的持续时间，这种有向图的边表示的活动的网，称为AOE网。
- etv(Earliest Time of Vertex):事件（顶点）发生最早时间
- ltv(Latest Time of Vertex):事件（顶点）发生最晚时间，晚于这个时间会延误工期
- ete(Earliest Time of Edge):活动（边）发生最早时间
- lte(Latest Time of Edge):活动（边）发生最晚时间，晚于这个时间会延误工期
etv = ltv的顶点就是关键路径。
